用途 本變阻器適用于工礦企業,電站、電廠中遠距離操縱或經其它輔助元件進行自動控制以供發電機勵磁電壓不超過500伏的電路作電壓調整及直流電動機轉速調節之用。

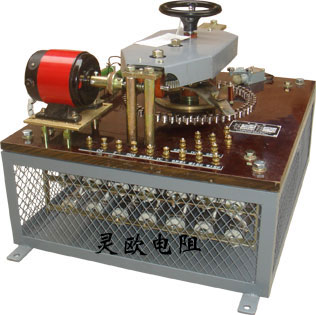

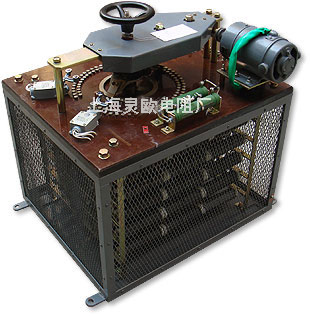

結構 ·本變阻器是由電阻元件和裝在絕緣面板上的轉換裝置所組成,電阻元件由電阻絲繞于螺紋管瓷骨架上而成。 ·轉換裝置是由電動傳動和手動傳動二部分組成。電動傳動由220伏或110伏40w1800轉/分直流伺服電動機經過變速齒輪傳動電刷進行調節,手動傳動只要用力撳操作手輪,使同軸的變速齒輪脫離嚙合,即可傳動電刷而進行調節,手動部分以防電動機發生故障時及時維修時之用。 技術參數
型號 |
總阻值范圍(Ω) |
額定功率(KW) |
高度 |
重量 |
級數 |
電流≤30A |
電流≤50A |
BLP1-2 |
2.4~7K |
2 |
380 |
60 |
100 |
94 |
BLP1-4 |
2.3~14K |
4 |
458 |
70 |
100 |
94 |
BLP1-6 |
2.8~21K |
6 |
530 |
85 |
100 |
94 |
BLP1-8 |
2.1~28K |
8 |
608 |
95 |
100 |
94 |
BLP1-10 |
2.8~35K |
10 |
680 |
110 |
100 |
94 |
訂貨須知 變阻器型號,功率、總電流、總電阻,共分幾大段,每大段的電流值、電阻值,每大段的級數。
★ 無感非標電阻可以訂制 ★
|
