	當前位置：首頁 > 產品展示 > ZX1 、ZX15型電阻器

ZX15型電阻器系列由ZY型帶繞圓形電阻元件組成，其容量為4.6KW，可以與相同箱號ZX1型電阻器通用。ZX1型電阻器適用于交流50Hz,電壓至660V及直流電壓至440V的電路中，主要用作電動機的起動制動與調速電阻之用，其容量為4.6KW。

產品配RS,RT,RK,RQ,RP,RY,RZ起重機作為調整電阻器。

海拔高度不超過2500米；
周圍介質溫度不超過+40℃及不低于-30℃；
當+20℃±5℃時空氣相對濕度不大于85%；
周圍介質中無足以腐蝕金屬和破壞絕緣及有爆炸危險的氣體及導電塵埃；
必須有防雨雪設備并是不會充滿水蒸氣的地區；
在無劇烈震動或顛跛的地區。

ZX1 、ZX15型電阻器

ZX1 、ZX15型電阻器

ZX1 、ZX15型電阻器

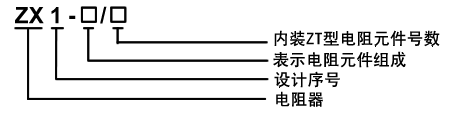

型號	總的	20℃時電阻值（Ω）					允許負載電流（A）	發熱時間常數（秒)	鑄鐵電阻元件
		每級							型號	數量
		1	2	3	4	5			型號	數量
ZX1-1/5	0.10	0.03	0.02	0.02	0.03		215	850	ZT1-5	20
ZX1-1/7	0.14	0.042	0.028	0.028	0.042		181	820	ZT1-7	20
ZX1-1/10	0.20	0.06	0.04	0.04	0.06		152	635	ZT1-10	20
ZX1-1/14	0.28	0.034	0.056	0.056	0.084		128	555	ZT1-14	20
ZX1-1/20	0.40	0.12	0.08	0.08	0.12		107	575	ZT1-20	20
ZX1-1/28	0.56	0.168	0.112	0.112	0.168		91	432	ZT1-28	20
ZX1-1/40	0.80	0.24	0.16	0.16	0.24		76	540	ZT1-40	20
ZX1-1/55	1.10	0.33	0.22	0.22	0.33		64	408	ZT1-55	20
ZX1-1/80	1.60	0.48	0.32	0.32	0.48		54	490	ZT1-80	20
ZX1-1/110	2.20	0.66	0.44	0.44	0.66		46	445	ZT1-110	20
ZX2-2/38	1.52	0.456	0.304	0.304	0.228	0.228	55	660	ZT2-38	40
ZX2-2/54	2.16	0.648	0.432	0.432	0.324	0.324	46	585	ZT2-54	40
ZX2-2/75	3.00	0.9	0.6	0.6	0.45	0.45	39	535	ZT2-75	40
ZX2-2/105	4.20	1.26	0.84	0.84	0.63	0.63	33	400	ZT2-105	40
ZX2-2/140	5.60	1.68	1.12	1.12	0.84	0.84	29	450	ZT2-140	40
ZX2-2/200	8.00	2.4	1.6	1.6	1.200	1.200	24	385	ZT2-200	40
ZX2-2/280	11.20	3.36		1.24	1.68	1.68	20		ZT2-280	40

型號	允許電流（A）	總電阻（Ω）	電阻元件
型號	允許電流（A）	總電阻（Ω）	元件	發熱時間常數T（秒）	數量
ZX15-5	215	0.10	ZY-0.08	186	5
ZX15-7	181	0.14	ZY-0.112	354	5
ZX15-10	152	0.20	ZY-0.16	252	5
ZX15-14	128	0.30	ZY-0.24	144	5
ZX15-20	107	0.40	ZY-0.08	186	5
ZX15-28	91	0.56	ZY-0.112	354	5
ZX15-40	76	0.80	ZY-0.16	252	5
ZX15-55	64	1.2	ZY-0.24	144	5
ZX15-80	54	1.6	ZY-0.32	225	5
ZX15-110	46	2.1	ZY-0.42	255	5
ZX15-75	39	3.0	ZY-0.60	192	5
ZX15-105	33	4.2	ZY-0.84	78	5
ZX15-140	29	5.6	ZY-1.12	50	5
ZX15-200	24	8.0	ZY-1.6	45	5
ZX15-280	20	11.0	ZY-2.2	90	5

結構特征:

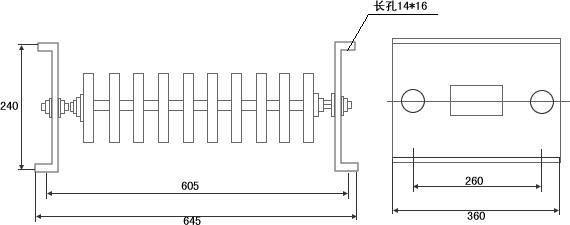

ZX1型電阻器系列由兩端帶有耳環的柵狀鑄鐵電阻元件套裝于絕緣的雙頭螺栓上，并緊固于兩端支架上而成，電阻元件之間根據要求以絕緣墊圈或銅墊圈分別隔離或聯結起來并以導線夾從規定的位置抽頭，以使用戶安裝引線。

ZX15型系列電阻器第采用鐵鉻鋁合金電阻材料，它是一種高電阻電熱合金，具有工作溫度高，使用壽命長，比電阻大，表面負荷高，電阻溫度系數小，比重小等一系列優點。采用鐵鉻鋁合金帶材繞制成電阻元件裝配ZX15型系列電阻器，以代替ZX1型系列電阻器。

ZX1 、ZX15型電阻器
